STORM-7300多功能船用電笛當前位置:首頁STORM-7300多功能船用電笛

STORM-7300多功能船用電笛

發布日期:[2018-06-29]     點擊率:

一.產品概述:

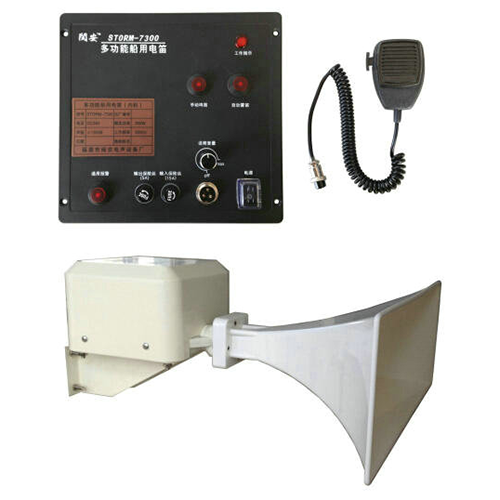

 STORM-7300多功能船用電笛是我廠研制生產的新一代船用聲號設備。產品集成電子號笛,自動霧笛,擴音喊話,通用報警多種功能,具有聲傳距離遠、功能多樣、可靠性高、使用壽命長、安裝簡便等優點。
 外置電笛喇叭聲壓達130分貝以上,有效鳴傳距離達一海里,,是適用于20米至75米船長的中型號笛。喇叭具備防水、防塵(IP56)、耐高低溫、抗腐蝕特性,適應復雜海洋作業環境。聲號的產生由集成芯片控制,頻率穩定。除手動鳴笛外,還可執行自動霧笛鳴放,提高了船舶在能見度差水域航行的安全性。手持話筒可對洋面遠距離擴音,有效距離達800米。配備通用報警,在緊急情況下發出電鈴報警音。
 產品

 二.標準依據:
 本產品主要依據GB/T12303-2009《海船聲號器具的聲壓級測量》設計開發。

 三.技術參數:
 工作電壓:DC24V(±5%)
 輸出功率:300W
 聲壓強(1米距離):≥130dB
 有效鳴傳距離:鳴笛1海里(1852米)/喊話擴音800米
 鳴笛頻率:500Hz
 適用船長:20米≤L<75米
 號笛喇叭材質:BMC樹脂+工程塑料
 防護等級:號笛喇叭:IP56 電笛主機:IP22
 工作溫度:-50℃~+55℃
 號笛喇叭外型尺寸:651.3×510×272mm 重量:10.6kg
 主機外型尺寸:190×178×66mm    重量:5Kg

 四.產品安裝:
 本產品分號笛喇叭(外機)和主機(內機)兩部分。號笛喇叭安裝在船艙外,主機在船艙內安裝。

 1.號笛喇叭安裝:

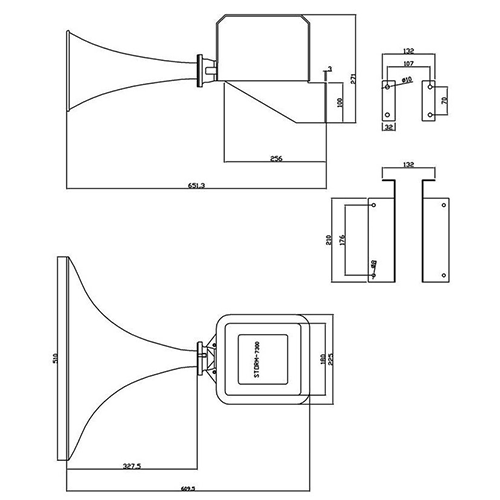

 開箱后將喇叭大筒后端方形法蘭頭套入喇叭發音體,用內六角扳手將已配不銹鋼螺栓均勻扭緊。注意喇叭口方位的密封墊及濾網是否裝入。號笛喇叭配有一對安裝支架,通過螺帽固定于喇叭發音體底部兩側。注意大筒正前方不得有障礙物遮擋。號笛喇叭安裝尺寸(圖1)。



 圖1
 2.主機安裝:

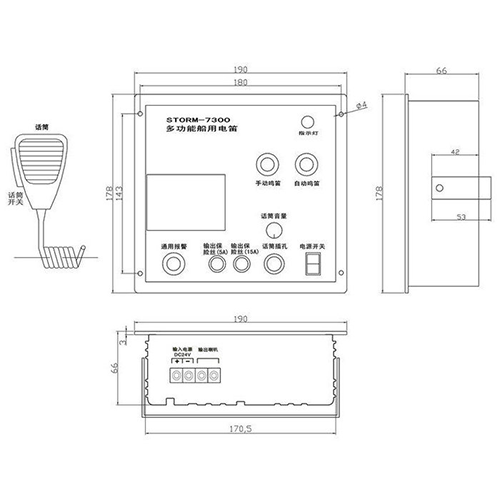

 主機控制器安裝方式有兩種,即可通過支架固定在平面上,也可用螺絲將主機(面板四角配有螺絲孔)內嵌固定在操作臺或機柜內。主機安裝尺寸(圖2)。



 圖2
 3.內機電源連接及內外機連接:

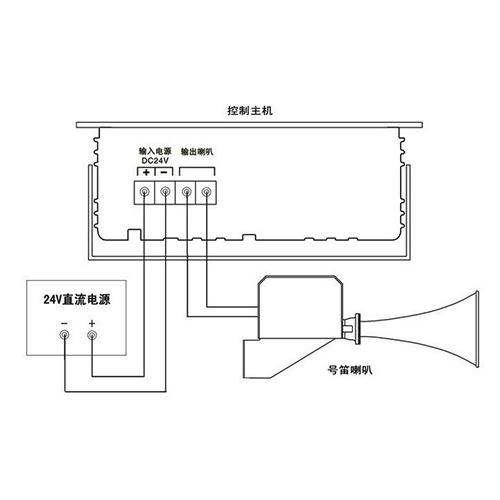

 如接線示意圖(圖3),將DC24V電源接入電源輸入端子,注意正負極不要接反。連接內機輸出音頻端子和號笛喇叭輸入引出線,不分正負極。如連接線長度在50米以內,建議使用截面積1.0mm2的多股銅芯線。為減少聲音損耗,選用多股銅線截面積應隨長度增加而相應增大。為保證較好音效,連接線長度不宜超過500米。



 圖3
 五.操作說明:

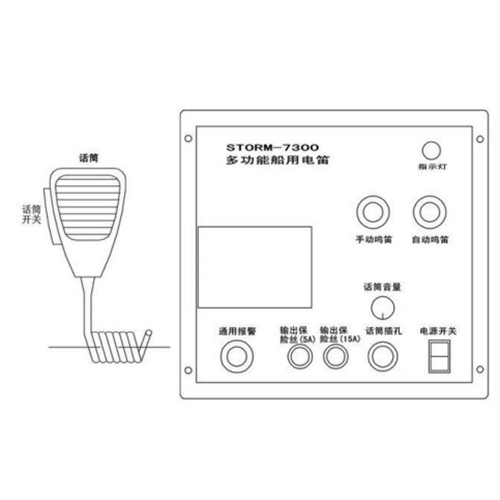

 本產品包含電子號笛,船艙有線對講,通用報警三大功能。打開電源開關,指示燈亮,主機已進入工作狀態。主機控制面板(圖4)。



 圖4

 1.電子號笛操作:
 按住“手動鳴笛”鈕,按鈕燈亮,號笛喇叭即鳴笛,松開按鈕鳴笛停止,按鈕燈滅。
 當船舶航行或停泊在能見度不良水域,如霧天,可按下“自動霧笛”鈕,按鈕燈亮,此時可松開按鈕,號笛喇叭將以固定周期持續鳴放號聲以警告駛近的船舶注意本船位置和碰撞的可能性。再按下自動霧笛停止,按鈕燈滅。
 2.話筒擴音操作:
 按住手持話筒側面按鍵同時喊話,即可通過電笛喇叭對洋面擴音喊話。
 3.通用報警:
 在發生火災、機器故障、氣體泄露、人員落水等緊急情況下,按下“通用報警”,按鈕燈亮,外置號笛喇叭發出緊急電鈴報警聲以警告船員。再按“通用報警”,報警聲停止,按鈕燈滅。

 六.檢修:
 設備安裝完畢,如不能正常使用,請按以下步驟進行檢測。
 1.打開開關,指示燈不亮
 A.檢查輸入電源電壓,是否是DC24V,正負極有否錯接。
 B.檢查輸入保險絲是否完好。輸入保險絲15A。
 2.按鳴笛號不響
 A.檢查喇叭和主機接線位置是否正確,接線是否短路或斷路。
 B.檢查輸出保險絲是否完好。輸出保險絲5A。
 如以上都確認正常仍不能正常工作,請及時聯系本廠售后服務部門。如自行拆修造成設備損壞,本廠不承擔維修責任。

 七.注意事項及保養:
 1.正確使用輸入電源DC24V。
 2.電源正負極不能接反。
 3.外置號笛喇叭支架要固定堅實。
 4.注意主機防潮濕。
 5.定期檢查電笛運行狀況。
 6.定期清除大筒中及外表的雜物。
 7.妥善保存產品戶手冊,以便維修或拆卸時參考。

八、裝箱單:
 8-1.STORM-7300電笛主機一臺
 8-2.STORM-7300號笛喇叭一臺(包含大筒一只,喇叭發音體一臺,支架一對)
 8-3.備用輸出保險絲(5A)二只,備用輸入保險絲(15A)二只
 8-4.產品合格證一份,產品檢測記錄一份
 8-5.使用說明書一份
