MTC-900大功率擴音警報器當前位置:首頁 > MTC-900大功率擴音警報器
MTC-900帶喇叭主機圖
發布日期:[2018-06-29] 點擊率:MTC-900大功率擴音警報器
MTC-900大功率擴音警報器廣泛應用于大面積場所緊急報警和廣播。應對各種自然災害和突發事件,可執行 空襲,預先,解除,災情(標準防空警調),消防,治安,救護,緊急,汽笛,斷續 十種警調,實時喊話擴音,廣播,迅速有效的傳達警報信號。適用于工廠,油田,礦區,港口,水電站,部隊,監獄,學校,農村等企業單位,組織機構和民用場所。
本產品具有聲壓強高,清晰洪亮,傳播距離遠,覆蓋范圍廣的特點。隨配超大功率喇叭,單臺最大聲壓達139分貝,安裝簡便,適應各種室內外復雜工作環境。
配備手持話筒除喊話外,也可實時錄音和放音。配備USB/SD接口,可播放MP3音頻。提供MIC,AUX,LINE OUT音頻輸入輸出接口,方便連接各種音頻設備。

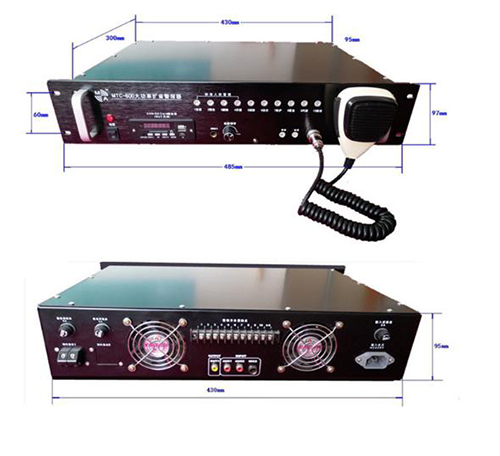

功放控制主機 | |
型號 | MTC-900 |
工作電壓 | AC220V,50-60Hz |
額定功率 | 900W |
最大功率 | 1350W |
喇叭 | 3臺 |
輸出阻抗 | 定阻8Ω |
警調類型 | 1.空襲2.預先3.解除4.災情(標準防空警調) |
線路輸入/輸出 | Mic In×2,Aux In×2,Line Out×1, |
外接控制接口 | 觸點開關量信號 |
頻率響應 | 15Hz-16KHz |
信噪比 | MIC 65dB,AUX 85dB |
安裝方式 | 標準機柜 / 臺式 |
產品尺寸 | 485×97×300mm |
包裝尺寸 | 530×220×450mm |
產品重量 | 9.2Kg |
包裝重量 | 11.6Kg |
材質 | 鋁合金 / 鐵 |
大功率喇叭 | |
型號 | STORM-7300 |
同方向喇叭數 | 3臺 |
最大聲壓強(@1m) | 139dB |
最大有效傳播 |
警報:1500米 |
最大 / 額定功率 | 450W / 300W |
阻抗 | 8Ω |
頻響 | 300-8kHz |
材質 | SMC高強度樹脂 / ABS |
工作溫度 | -50℃~+55℃ |
防護等級 | IP66 |
產品尺寸 | 596×510×265mm |
包裝尺寸 | 630×375×260mm |
產品重量 | 9.5Kg |
包裝重量 | 11Kg |

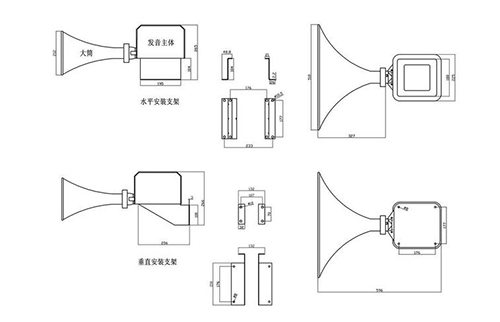

喇叭安裝說明:

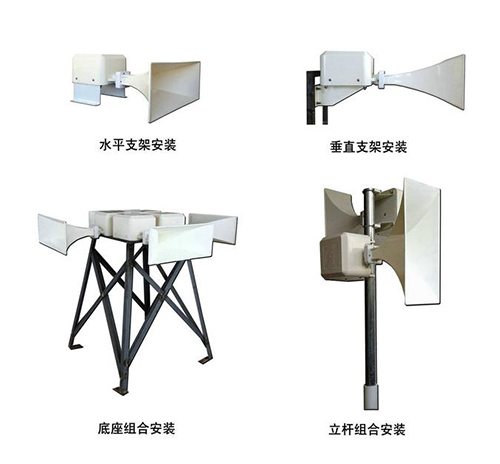

1.將喇叭大筒后端方形法蘭頭套入喇叭主體,用內六角扳手將螺栓均勻扭緊。隨配兩只支
架固定于主體底部兩側,通過地腳螺栓將支架固定于水泥地面,墻面,或其他支架底座。分水平安裝支架和垂直安裝支架兩種,用戶根據安裝需求選擇。
2.將功放控制主機背部喇叭輸出端子分別和各臺喇叭輸入引線連接起來,每路輸出端子接兩根多股銅芯線(或一根內含兩根多股銅芯線),注意避免兩根線觸碰造成短路。根據實際需要選擇喇叭連接線規格。為減少聲音損耗,選用多股銅線截面積應隨長度增加而相應增大。為保證較好音效,連接線長度不宜超過1000米。以下為喇叭連線長度和多股銅線截面積配置參考。
喇叭連接線長度 | 多股銅線截面積 |
長度≤50米 | ≥1.0平方毫米 |
50米<長度≤200米 | ≥1.5平方毫米 |
200米<長度≤500米 | ≥2.5平方毫米 |
500米<長度≤800米 | ≥3.5平方毫米 |
800米<長度≤1000米 | ≥4.5平方毫米 |
長度>1000米 | ≥5.0平方毫米 |

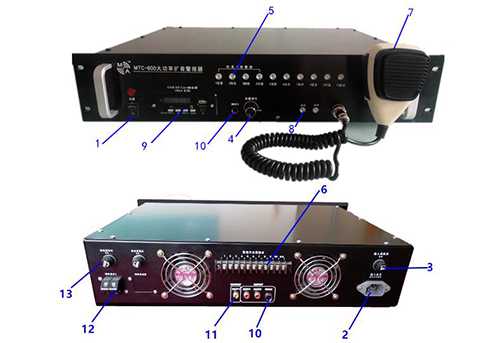

主機操作說明:
1.電源開關,打開電源指示燈亮。
2.電源輸入接口,插入隨配電源線,AC220V輸入。
3. 電源輸入保險絲,規格5×20mm,10A保險絲管。隨配備用保險絲。
4.總音量調節旋鈕,順時針旋轉音量增大。
5.警調按鈕
本機內置十種警調,按對應按鈕觸發警報,按鈕指示燈亮,再按則警報停止,按鈕指示燈滅。
1空襲 2預先 3解除 4災情 5消防6治安7救護8緊急9汽笛10斷續
警調1-4為標準人防警調,警調5-10為常規警調,適應不同緊急情況。
空襲警報:鳴6秒,停6秒,反復15遍為一個周期,180秒;
預先警報:鳴36秒,停24秒,反復3遍為一個周期,180秒;
解除警報:連續鳴3分鐘,180秒;
災情警報:鳴15秒,停10秒,鳴5秒,停10秒,反復3遍為一個周期,120秒;

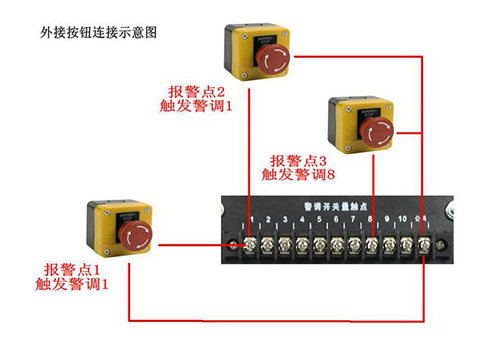

6.警調開關量控制接口
本機提供開關量觸點信號接口,通過通斷信號原理觸發和關閉警調,方便連接各類外接按鈕,繼電器和其他外部控制設備,實現遠距離多地點觸發警報。如下圖示,數字1-10分別代表十種警調,將兩根控制信號線中一根接到對應警調數字端,另一根接到‘公共’端。如有多個按鈕控制同一警調,采取并聯方式?!病私泳€采取并聯方式。
7.手持話筒
按住話筒側面按鍵擴音喊話。
8.錄音放音
按下錄音鍵,對話筒喊話開始錄音,最長20秒。按放音鍵循環播放錄音內容。再次錄音覆蓋先前錄音內容。

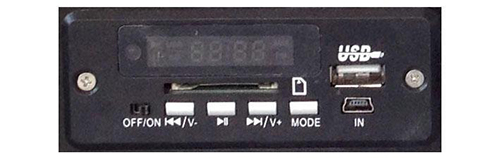

9.USB/SD音頻播放器
控制面板上‘OFF/ON’撥到ON檔,開啟播放器。按‘MODE’切換U盤和SD卡。將U盤或SD卡插入,播放器自動搜索并播放U盤或SD卡中MP3音頻。按‘?II’播放或暫停。按‘??I’‘I??’前后選擇曲目。
10.音頻輸入
提供2路麥克輸入(6.35mm,單通道),2路音頻輸入接口(蓮花頭,單通道),方便連接外部音頻輸入設備,如電腦,MP3播放器等。
11.音頻輸出
通過1路音頻輸出接口(蓮花頭,單通道),方便連接其他音頻播放系統,如公共廣播系統,消防警報系統等。
12.喇叭輸出
連接大功率喇叭接線柱。標注‘I,II,III,IV’分別代表第1至第4接線組(每組2個螺絲接線柱,組數視具體主機型號),分別接駁第1至第4臺喇叭。注意避免每個喇叭兩根線分別錯接不同接線組。
喇叭輸出保險絲,規格5×20mm,5A保險絲管。隨配備用保險絲。
裝箱清單:
MTC-900大功率擴音警報器 功放控制主機 (AC220V,900W,臺式/標準機柜安裝) 1臺;
STORM-7300大功率喇叭 (300W,含發音主體,大筒,支架) 3臺;
產品說明書1份;保修卡1份,合格證1份。
