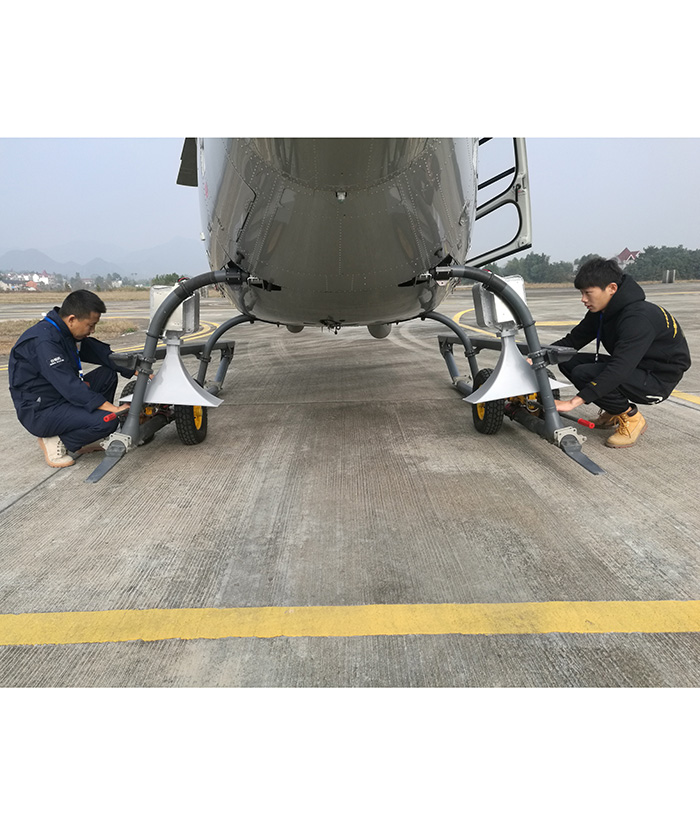

AS-350E03直升機安裝實例

發布日期:[2018-06-29]     點擊率:

MTC-450SF直升機強聲警報擴播電聲喇叭使用說明

一、概述

MTC-450SF直升機專用強聲警報擴播電聲喇叭是為直升機護林消防,救災、搶險、巡邏、公路執勤等例行巡航任務時需要喊話、擴播、警報、宣傳時專門設計的一款大功率電聲喇叭。具有工作音頻范圍寬、輸出功率大、頻響失真少等特長。同時控制手柄設計充分考慮到直升機艙空間小,儀器裝備互相干擾頻率等因素。具有使用操作簡單,安裝方便特優選特性。

二、單喇叭技術參數

工作電壓:DC9V—18V     最大電流:15A

單喇叭最大功率:450W    最大聲壓:132dB(1米處)

單喇叭重量8kg

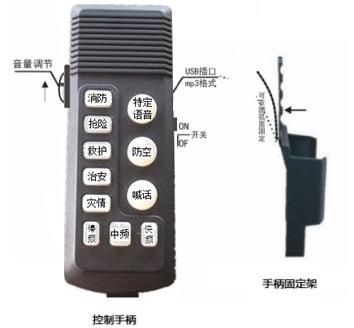

控制手柄示意圖:

三、控制線和電源線的鏈接

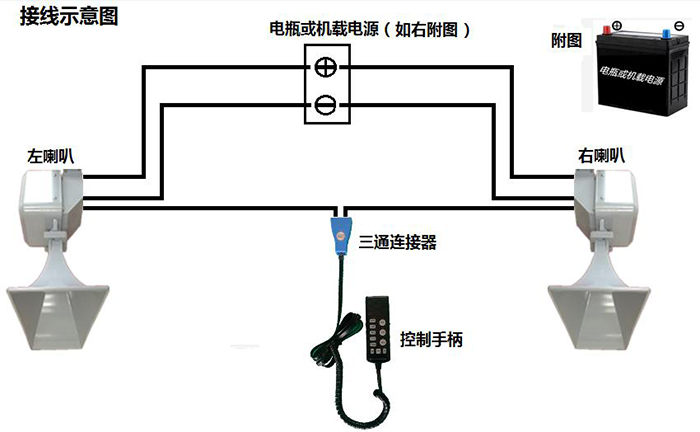

①接線示意圖

②將控制線的八芯防水插頭和電源線的兩芯插頭各自插入喇叭主體相應的插座,扭緊防蓋。

③將三通連接器把兩組喇叭控制線及控制手柄聯接。

④將電源線接入電源時請注意喇叭銘牌上的標稱工作電壓范圍以及正負極標注。不得有誤?。?!

⑤用高強度柔性扎帶講所有連接線固定在支架上,再檢查一次所有連接頭,確認無誤后打開手柄側面的開關至on檔,按各功能鍵并將音量開關調至適當適當位置。

四、安裝步驟及示意圖

   (本安裝示意圖只適用于米8或米171直升機)

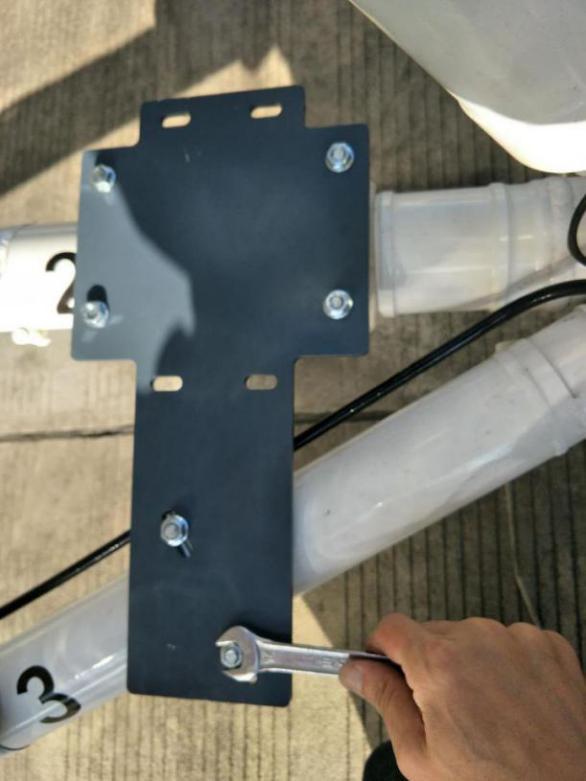

1.裝底固定板(如圖一)

放好位置用一只Φ70和兩只Ф80的抱箍固定在飛機的兩后輪的三角形支架上,扭緊防滑螺母。

圖一

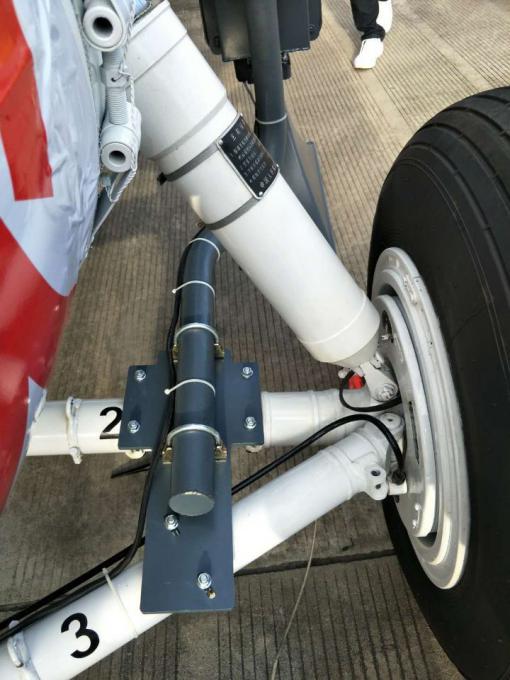

2.喇叭固定管安裝(如圖二)

將固定管如果圖方向用內齒形抱箍固定在地板上調好適當位置扭緊抱箍防滑螺母。

圖二

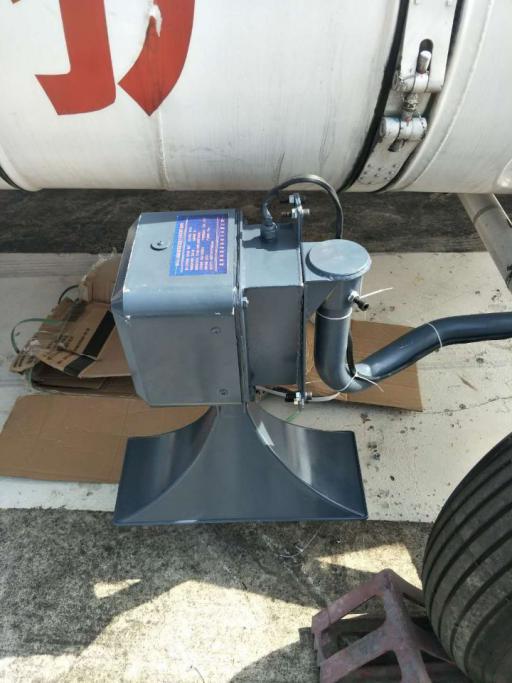

3.將喇叭主體套在固定管上調好合適位置扭緊兩M8緊定螺絲并鎖緊防松螺母。

溫州市滿堂彩電子有限公司技術部
