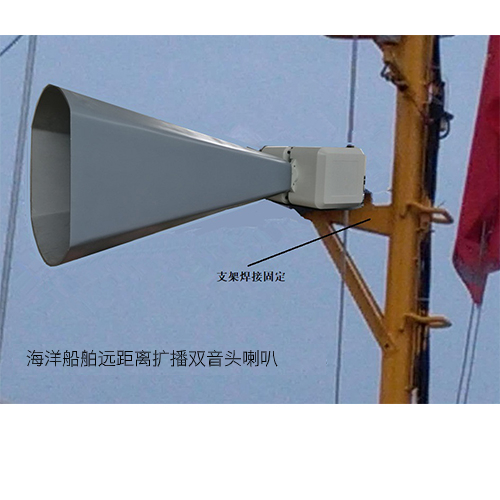

海洋船舶遠距離擴播雙音頭喇叭
發布日期:[2019-06-25] 點擊率:MTC-900HJ海警執法船專用警報電聲喇叭使用說明書
該設備是本公司專門為海警公務船海上執法巡邏時警報和廣播喊話而開發的一款全數字化的專用電聲裝備。具有聲傳距離遠,操作方便,可靠性強,防護等級高等特點。內設有十種固定警報聲調及USB插口mp3格式的各種音頻輸入,具備喊話,錄音放音的功能。大功率喇叭采用雙音頭組合,外部材料采用高強度玻璃鋼,能防水,防紫外線等。
一、技術參數及功能
1.工作電壓;AC220V ; 最大工作電流5.2A
2.單音頭靜態阻抗;8Ω ; 單音頭最大工作音頻電壓;65V
3.雙音頭喇叭最大聲壓;?倍頻帶聲壓強Lmax; ≥136dB(參照GB/T12303-90) 檢測方式。
4.輸入音頻范圍;260Hz——5000Hz 。
5.內置警調名稱及順序:(防空警報四種;1空襲,2預先,3解除,4災情),5火警,6治安,7救護,8緊急,9氣笛,10斷續。共拾種。(也可按客戶需要定制)
6.外接觸點開關量信號;本機可將內置的任意警調鳴叫控制用點接觸按鈕連接到艙外需要的任何位置來操作。
7.雙頭600W喇叭最大尺寸:1160×650×550(mm)重量:32kg
內機功放最大尺寸:315x485x97(mm), 重量:7.3Kg
8.外喇叭防護等級;IP65
二、安裝注意事項
1.喇叭焊裝在桅桿上要將其在適當高度處的水平線下擺5°安裝。本機附帶的安裝支架焊接部件的焊接面已設計有5°的斜面。將其面靠貼桅桿柱焊接即可。

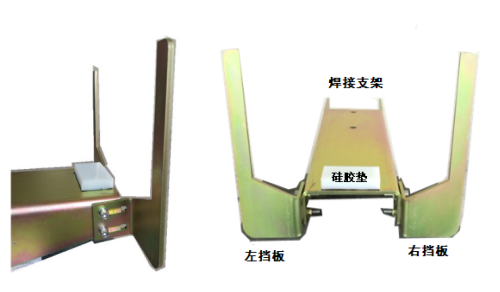

2.焊接支架上的左右擋板安裝方向如圖示。將擋調至以緊靠在喇叭大筒的左右側面再扭緊兩螺絲。
3.將內功放機插上AC220電源,用每根≥1.5㎜2截面的多股軟線(音頻線)連接輸出接子到外喇叭輸入線即可。每個音頭兩根,不分正負極,共需4根線。
4.打開電源開關,指示燈亮,扭開音量旋鈕至最小位置,按下任一個警調按鈕(指示燈亮),慢慢調節音量旋鈕,直開到最大,然后逐一按下每個警調開關檢測所有警調是否正常。拿手持式話筒喊話(本機有喊話優先功能)。插入附帶的調試U盤測試mp3格式音頻輸入可靠性。(參照主機圖示)
三、其余不明白之處請參考附件:(大功率擴音警報器使用說明書)

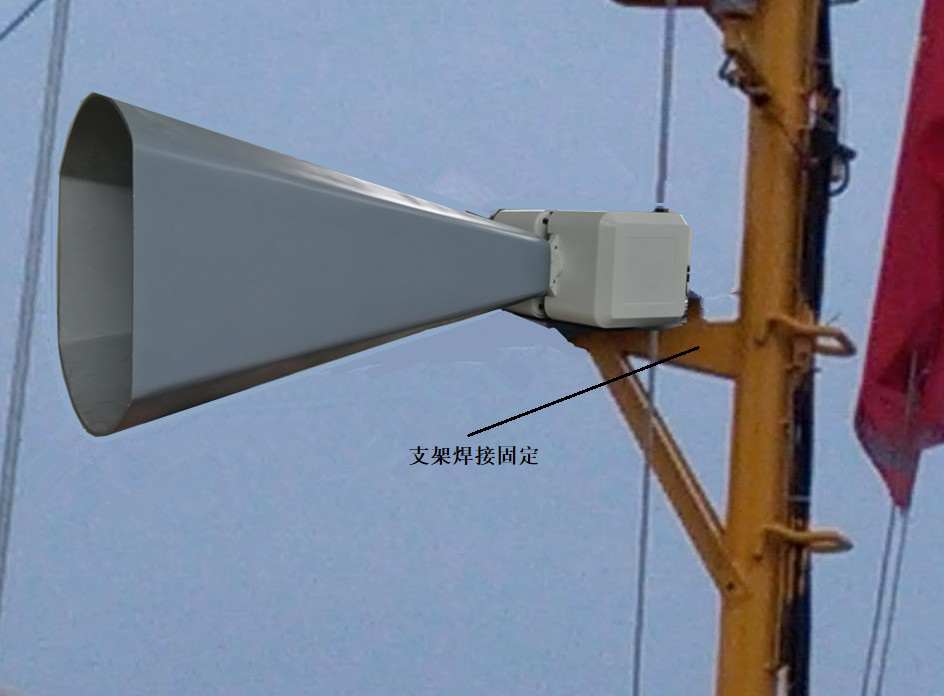

安裝圖示:

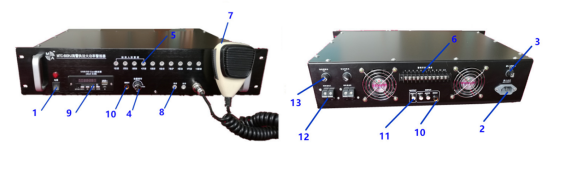

主機圖示:
1、電源開關,打開電源指示燈亮。
2、電源輸入接口,插入隨配電源線,AC220輸入。
3、電源輸入保險絲,規格5×20mm,15A保險絲管,MTC-600(5A),隨配備用保險絲。
4、總音量調節旋鈕,順時針旋轉音量增大。
5、警調按鈕 本機內置兩種警調,按對應按鈕觸發警報,按鈕指示燈亮,再按則警報停止,按鈕指示燈滅。 1.空襲 2.預先 3.解除 4.災情 5.消防 6.治安 7.救護 8.緊急 9.汽笛 10.斷續
6、警調開關量控制接口 7、手持話筒 8、錄音放音 9、USB/SD音頻播放器
音頻輸入 11、音配輸出 12、喇叭輸出 13、喇叭輸出保險絲,規格5*20mm,5A保險絲管。隨配備用保險絲。
