發布日期:[2018-06-29] 點擊率:MTC-GSM無線大功率擴音警報器使用說明
溫州滿堂彩電子公司研發的MTC-GSM系列無線大功率擴音警報器廣泛應用于,具有遠程控制特性的戶外大面積擴音報警??蓤?zhí)行防空、消防、治安、緊急等自然災害和突發事件的報警、擴音喊話及廣播功能。安裝操作簡便,功能多樣。
GSM無線模塊版本,利用手機信號(2G)實現遠程控制。通過普通手機或定制電腦軟件操作,可對單臺或同時對不同地點多臺設備進行警報操作,也可通過手機對單臺設備一對一實時喊話擴音。該無線操作功能不受操作地點和報警地點距離及地形的限制,即在有手機信號覆蓋的地方即可實現遠程控制。
配備U盤USB和SD卡接口,可播放MP3音頻文件。隨配錄放音話筒可即時錄音和重復放音。提供音頻輸入和輸出接口,方便連接各種音頻設備。

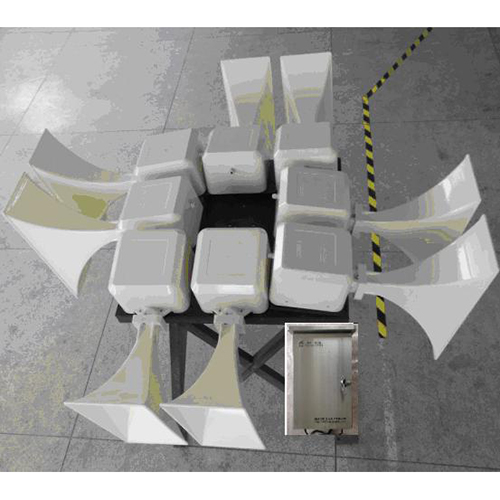

隨配STORM-7300大功率喇叭,具有能耗小,聲音大,鳴傳距離遠,方便安裝的優點,具備防水、防塵(IP56)、耐高低溫、適應復雜戶外作業環境。
CE產品認證號EC.1282.0S130823.WME2124
技術參數:
同方向喇叭 | 最大聲壓強 | 警報聲調有效鳴傳直線距離 | 語音及音頻直線有效距離 |
1臺 | 132dB | 800米 | 600米 |
2臺 | 138dB | 1200米 | 800米 |
4臺 | 143dB | 1500米 | 1200米 |
工作電壓:AC220V
最大輸出功率:300xN瓦
頻率范圍:160Hz~7000Hz
工作溫度:-50℃~+55℃
配備喇叭:STORM-7300大功率喇叭(300WxN只)
喇叭材質:BMC樹脂+ABS
機柜材質:不銹鋼
防護等級:喇叭IP56 戶外主機IP65
喇叭尺寸:611.8×500×243mm 重量:10.6Kg
機柜尺寸:450×200×650mm 重量:20Kg
安裝說明:
1、將連接主機與喇叭的音頻線(用戶自備)從主機控制面板上的兩位接線接子上連接至喇叭即可,每只喇叭兩根線(無正負極區分)。
2、音頻線的截面積參考如下(必須是多股銅芯線)。
喇叭連接線長度 | 多股銅線截面積 |
長度≤50米 | ≥1.0平方毫米 |
50米<長度≤200米 | ≥1.5平方毫米 |
200米<長度≤500米 | ≥2.5平方毫米 |

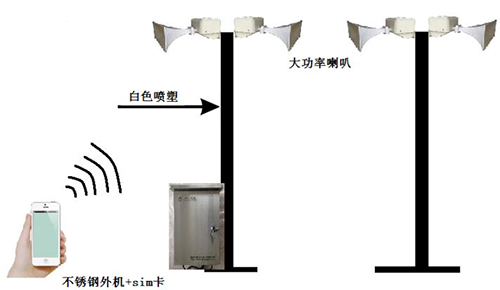

立柱式喇叭安裝:
底座式喇叭安裝:

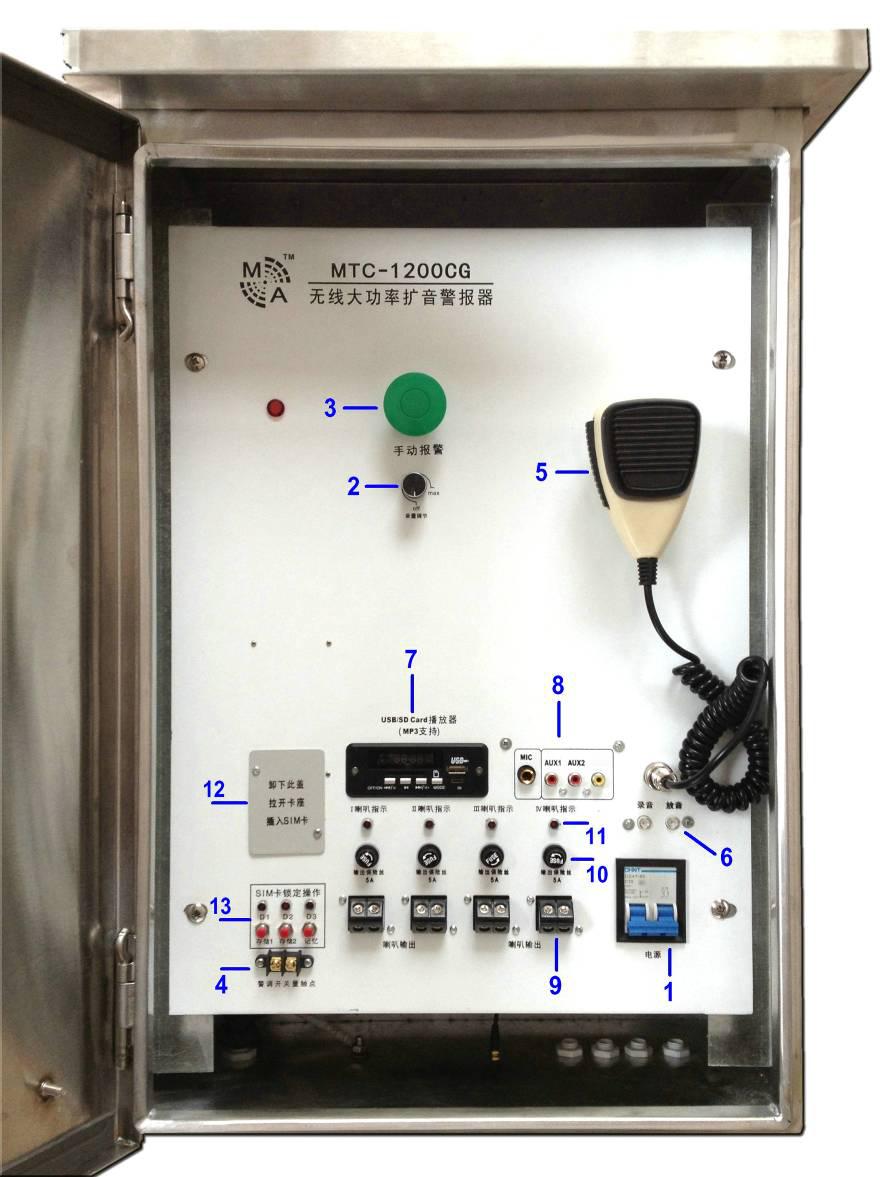

主機面板功能示意圖
1、手動報警按鈕
本機內置十種警調,1防空 2消防 3治安 4救護 5緊急。按警調按鈕觸發報警,再按報警停止。旋轉音量旋鈕調節音量。
2、GSM模塊SIM卡安裝蓋
3、USB/SD卡MP3播放器
控制面板上“OFF/ON”撥到ON檔,開啟播放器。按“MODE”切換U盤/SD卡。將U盤或SD卡插入,播放器自動搜索并播放U盤或SD卡中MP3音頻。按“►II”播放或暫停。按“►►I”“I◄◄”前后選擇曲目。
4、SIM卡號碼鎖定按鈕
5、外接警調開關鏈
6、輸出喇叭接子
7、音頻輸入接口
提供音頻輸入和輸出接口,連接各種外接音頻輸入設備,如電腦,CD機等。
8、手動,無線操作控制器
9、錄音和放音鍵
按下錄音鍵,對話筒喊話開始錄音,最長20秒。按放音鍵循環播放錄音內容。
10、手持式話筒
按下話筒側面鍵同時可進行實時擴音喊話。
11、電源開關
電源開關采用C45空氣開關更有效的起到了輸入電源的保護作用。當開關閉合工作時上方指示燈亮。
GSM無線控制操作
在終端電腦上連接GMS發射器及臺式話筒并安裝我公司提供的控制軟件,即可實現在電腦上無線遠距離控制警報器了。(控制界面如圖)用鼠標來方便操作。

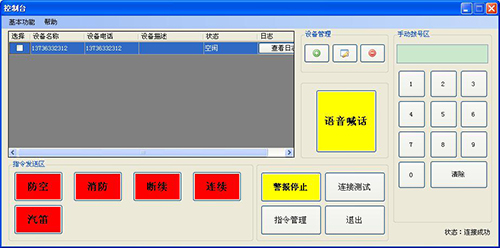

電腦控制界面示意;

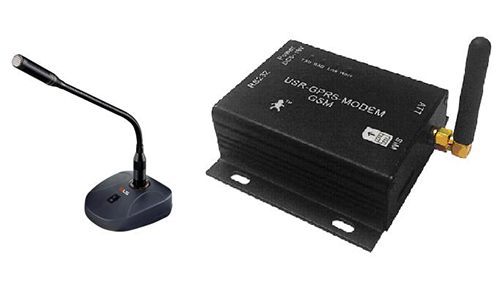

GSM發射器及臺式話筒:
手機操作:
用發送短息方式實現警調控制,如發11或22,33短信編碼就會逐一控制各種警調。如需喊話就直接用手機。
